IHM Marquage laser et contrôle caméra

Technologies

Fonctionnalités de base

Périphériques externes

Cahier des charges

Logiciel de gestion et de contrôle du cycle d'une machine permettant de marquer au laser une pièce avec un contrôle caméra pour vérifier la conformité du marquage.
Pour celà, le logiciel se connecte sur différents équipements afin de manipuler et contrôler la machine (module d'entrées-sorties déportées ADAM, caméra Cognex, marqueuse laser Trumpf).

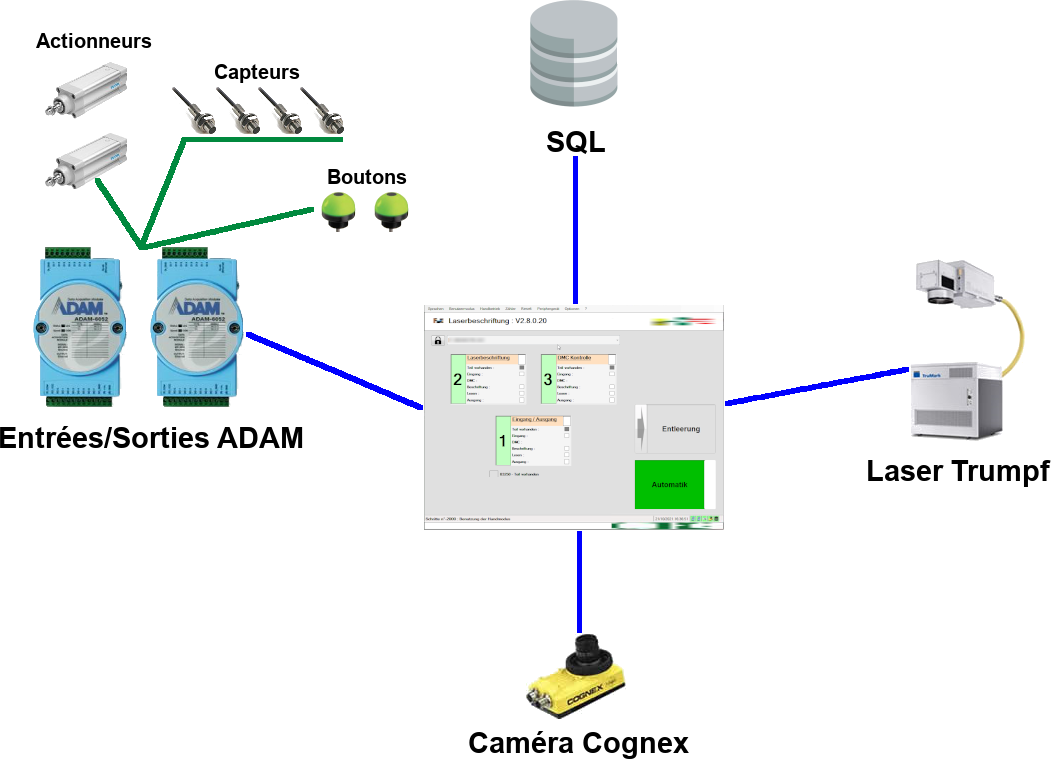

Concept
Configuration matérielle de la machine

Rendu

Seuls les utilisateurs autorisés peuvent sélectionner la référence de la pièce en cours de production, le changement de référence nécessitant un mot de passe.

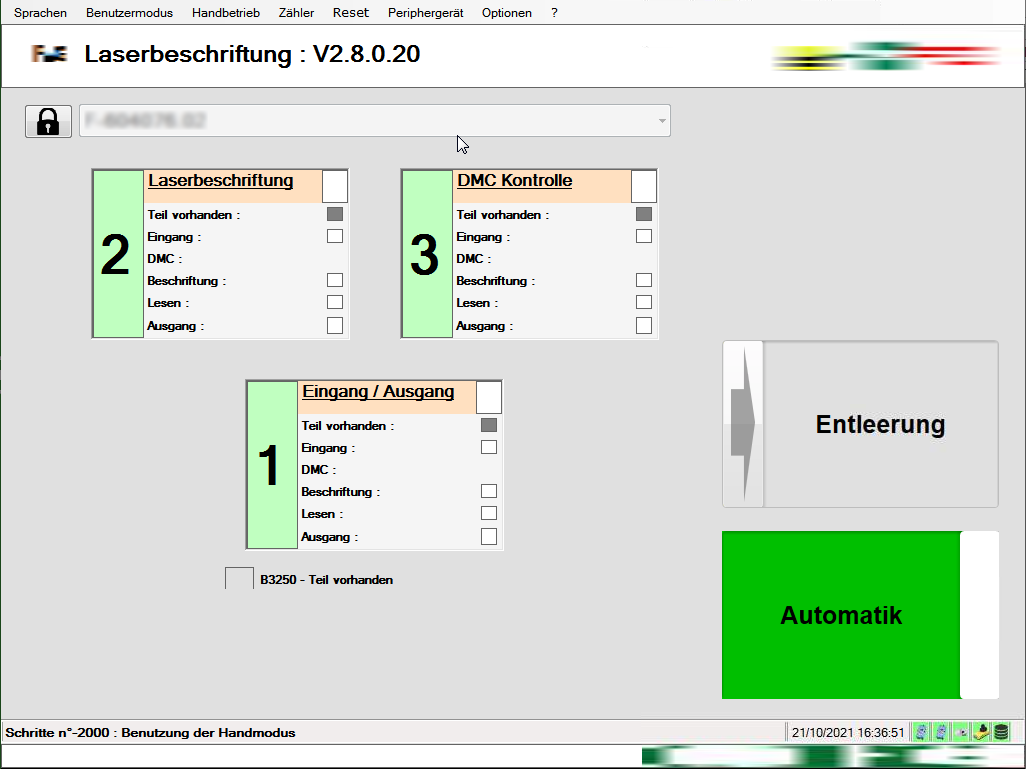

Page principale
Page principal de l'IHM

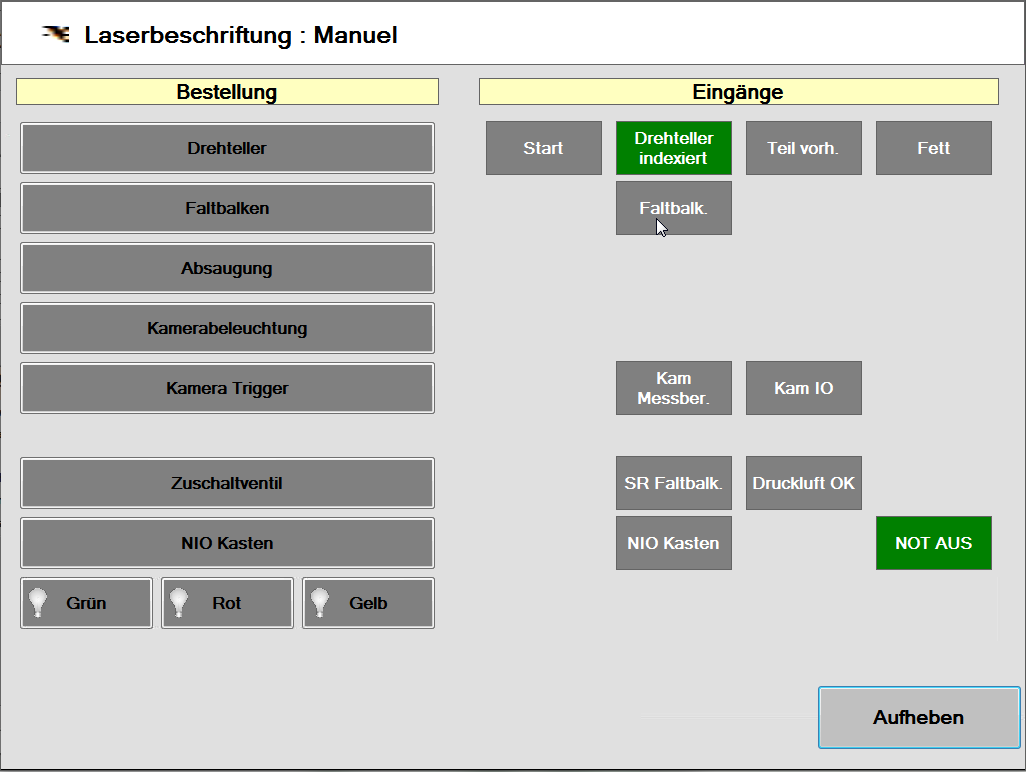

Un opérateur a en revanche la possibilité de contrôler la machine manuellement si besoin.
Mode de fonctionnement manuel
Mode de fonctionnement manuel

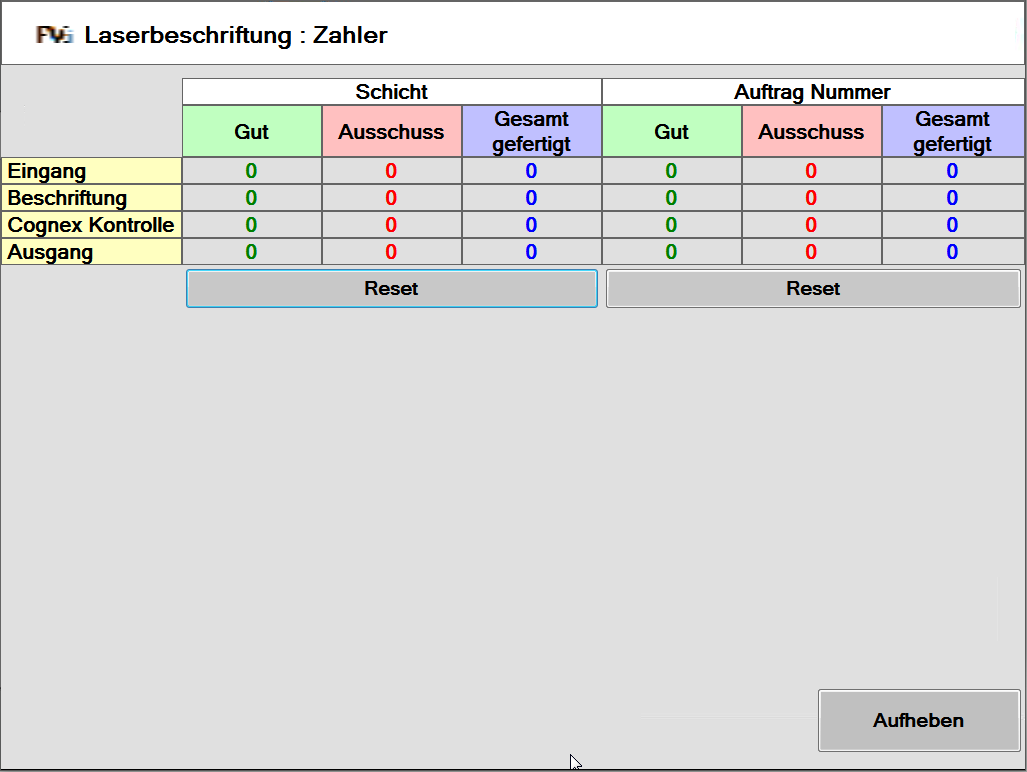

Une fenêtre permettant de voir les compteurs de pièces produites est également présente, ce qui permet de voir par exemple quelle station génère le plus de pièces mauvaises.
Compteurs de pièces
Compteurs de pièces
Il est également possible d'accéder directement aux différents périphériques via des interfaces spécifiques afin de réaliser du débuggage.

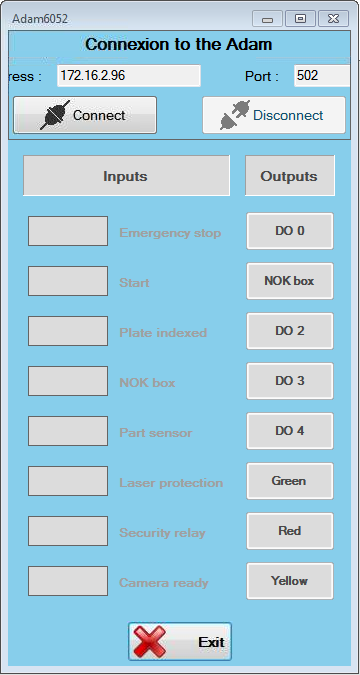

Entrées-sorties déportées
Entrées-sorties déportées

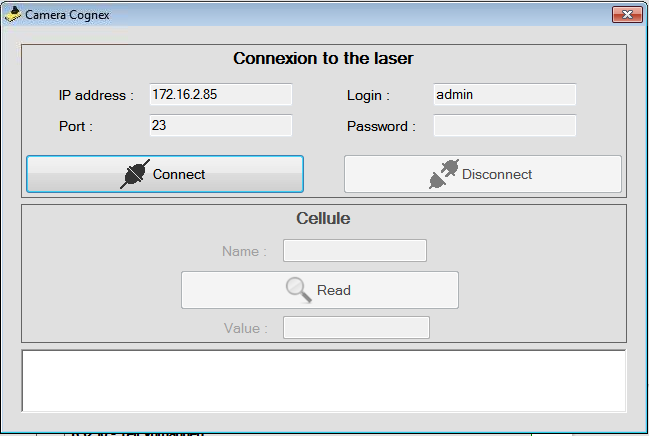

Caméra Cognex
Caméra Cognex

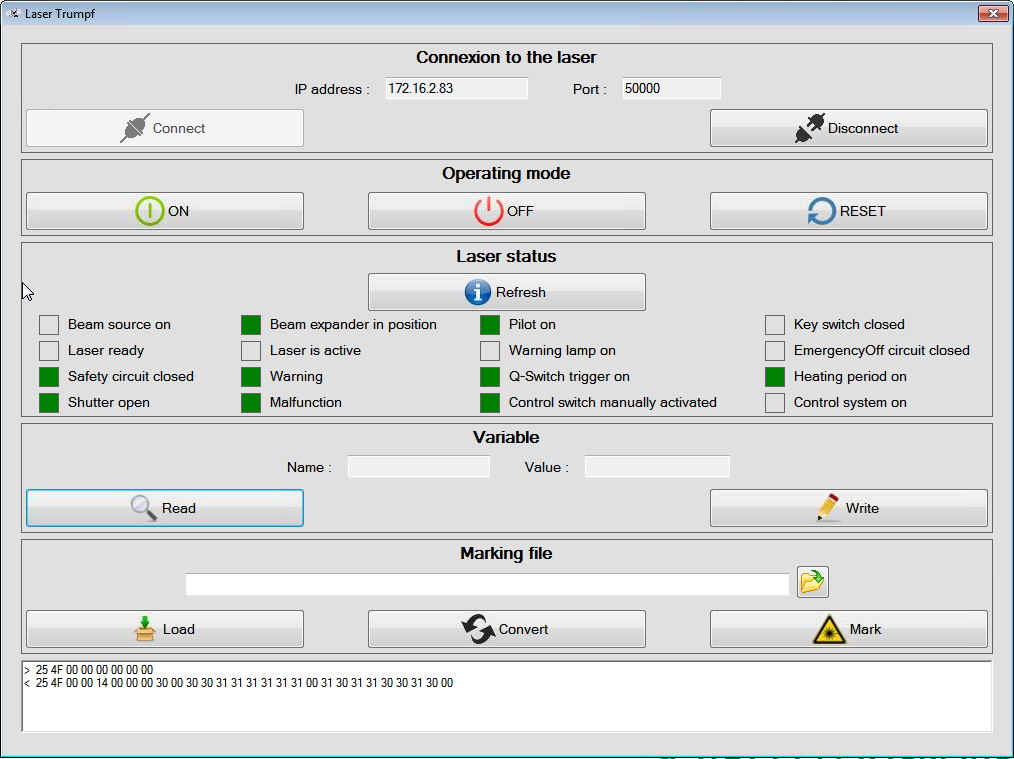

Marqueuse laser Trumpf
Marqueuse laser Trumpf
