Projets - Superviseur d'une ligne de production de chariots

Technologies

Environnement de développement : Visual Studio Professional 2015
Language de programmation : C#
Framework : .NET Framework v4.5.2

Fonctionnalités de base

Multi langage
Personnalisation du thème de l'interface
Mise à jour automatique
Configuration des connexions

Périphériques externes

Base de données SQL Server 2019 Express
Automate Siemens S7
Serveur SFTP

Cahier des charges

Logiciel permettant de contrôler les ordres de fabrication ainsi que le flux des pièces sur une ligne d'assemblage de chariot pour guidage linéaire.
Ce logiciel fonctionne avec une base de données SQL qui permet de sauvegarder l'ensemble des données permettant la production (nomenclature des pièces, quantité de pièces à produire, architecture des casiers de composants pour alimenter la ligne, configuration du graissage, configuration des caméras de contrôle et des programmes de mesure, avancement d'une pièce...).
Une synchronisation est également réalisée avec SAP afin d'obtenir de manière automatique les ordres de fabrication a réalisé.

Concept — Configuration matérielle de la ligne

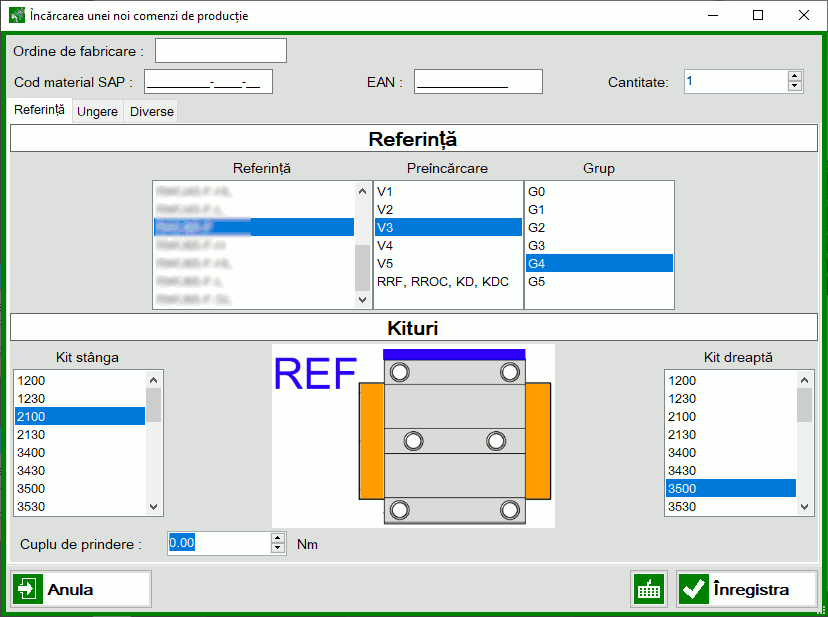

En cas de panne du serveur SAP, il est impossible de récupérer les ordres de fabrication. Une fonctionnalité du superviseur a donc été créée pour combler ce manque, la création manuelle d'un ordre de fabrication.
Cette fonctionnalité est disponible que pour les utilisateurs authorisés et permet de renseigner l'ensemble de la configuration de l'ordre de fabrication comme s'il venait du serveur.

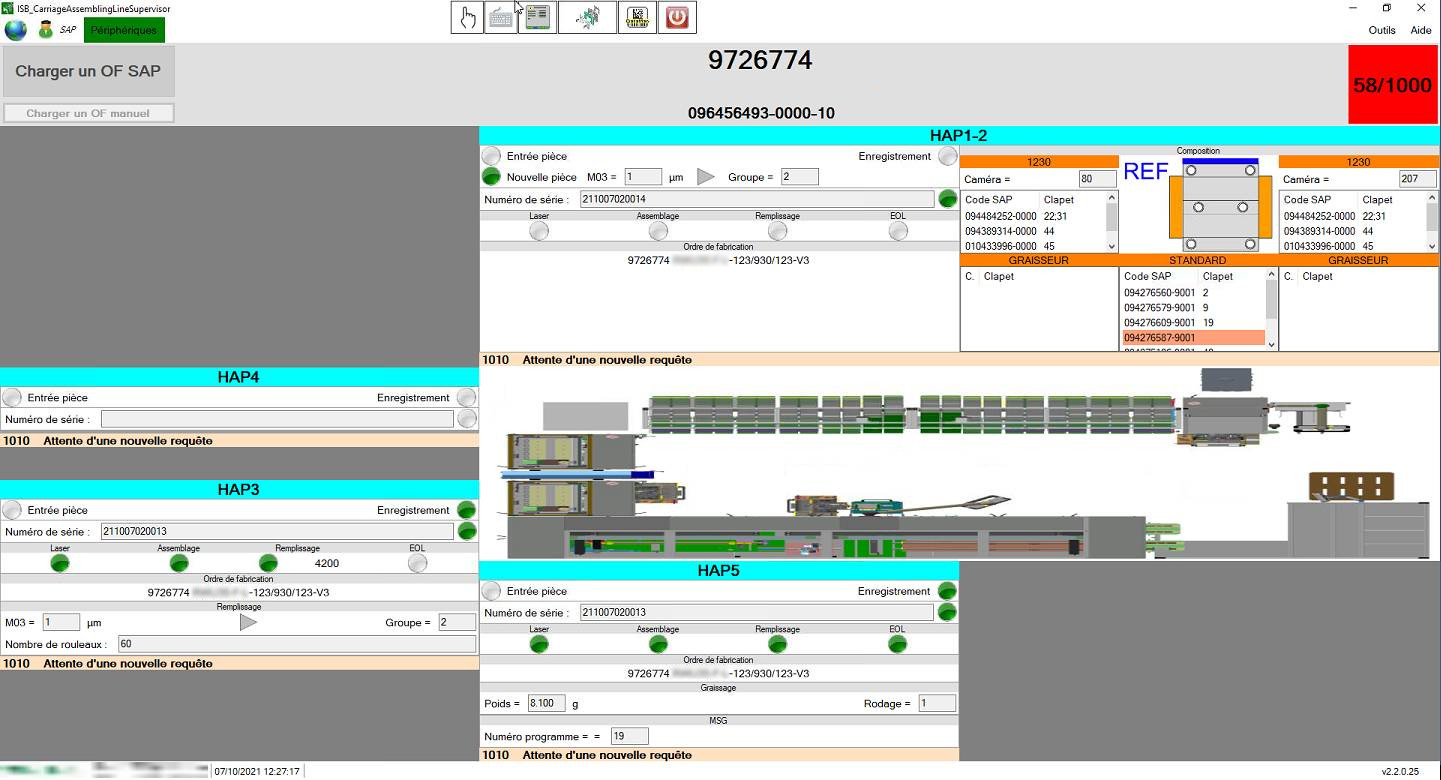

Lors de l'entrée d'une pièce sur la ligne, le logiciel communique avec les différents automates des machines pour fournir toutes les informations dont il a besoin afin que son cycle se déroule correctement et conformément à la demande de l'ordre de fabrication.
Une gestion est réalisée afin de suivre l'avancée d'une pièce au sein de la ligne, ce qui permet de fournir l'information aux automates si une pièce est autorisée de rentrer dans la station ou non.
